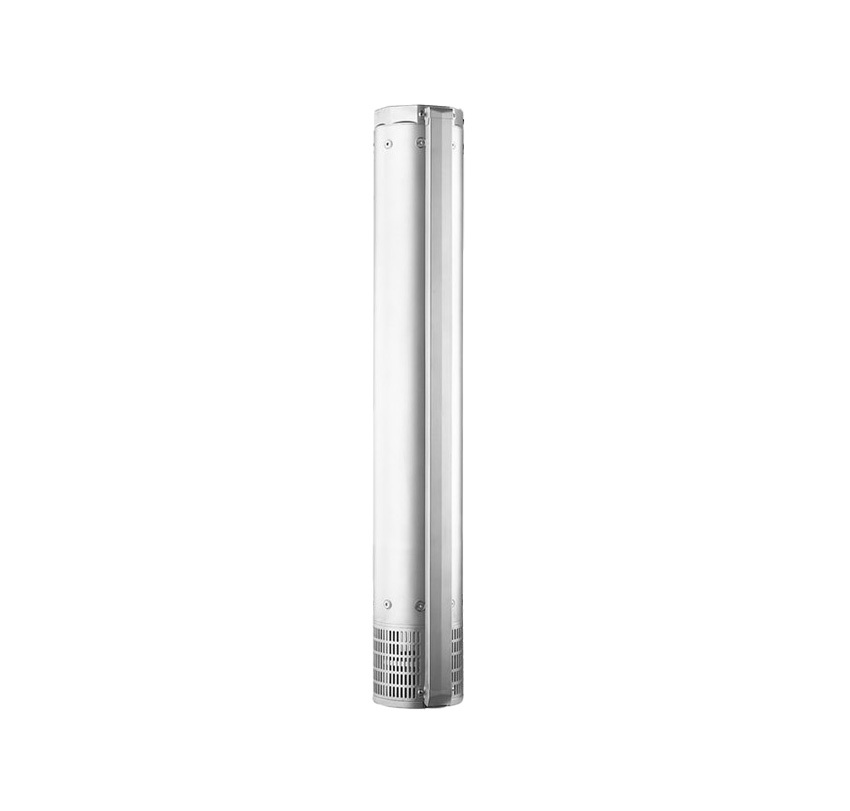

Franklin VS 14/9 Hydraulikteil für Tiefbrunnenpumpe, 7,5 PS - 5,5 kW

Das Franklin VS 14/9 Hydraulikteil ist eine mehrstufige Hochleistungskomponente aus Edelstahl AISI 304 für die effiziente Wasserförderung in Landwirtschaft und Industrie. Es löst die Anforderung an hohe Volumenströme bei mittlerem Druckbedarf durch eine strömungsoptimierte 9-stufige Bauweise, die speziell auf 5,5 kW Unterwassermotoren abgestimmt ist. Die technische Überlegenheit garantiert maximale Verschleißfestigkeit und Prozesssicherheit gemäß ISO 9906 bei einem Nennförderstrom von 14 m³/h.

Vorteile der Franklin VS 14/9

• Maximale Korrosionsbeständigkeit im permanenten Unterwassereinsatz durch die Fertigung aus Edelstahl AISI 304 nach DIN-Standards.
• Hoher hydraulischer Wirkungsgrad reduziert die Betriebskosten im gewerblichen Dauereinsatz dank präzisionsgefertigter Edelstahl-Laufräder.
• Lange Standzeiten und hohe Verschleißfestigkeit gegenüber abrasiven Medien durch sandresistente Lagerstellen.
• Sicherer Rückflussstopp durch integriertes Rückschlagventil zur Entlastung der Gleitringdichtung im Stillstand.
• Hohe Passgenauigheid für 4-Zoll-Tauchmotoren nach NEMA-Standard gewährleistet eine verlustfreie Drehmomentübertragung.

Montage & Anwendung

Die Installation muss bündig auf einem 5,5 kW Unterwassermotor nach NEMA-Standard erfolgen; stellen Sie sicher, dass die Wellenverzahnung exakt in die Kupplung greift. Sichern Sie das Hydraulikteil über die vorgesehenen Gewindebolzen und schließen Sie die Druckleitung spannungsfrei an das Rp 2 Zoll Gewinde an. Achten Sie auf eine ausreichende Überdeckung mit Wasser, um Kavitationsschäden an den Hydraulikstufen zu vermeiden. Prüfen Sie vor dem Absenken in das Brunnenrohr die Leichtgängigkeit der Welle durch manuelles Drehen.

Pro-Tipp: Verwenden Sie bei der Montage Silikonfett für die Wellenverzahnung, um Passungsrost dauerhaft zu verhindern und eine spätere Demontage zu Wartungszwecken zu erleichtern.
