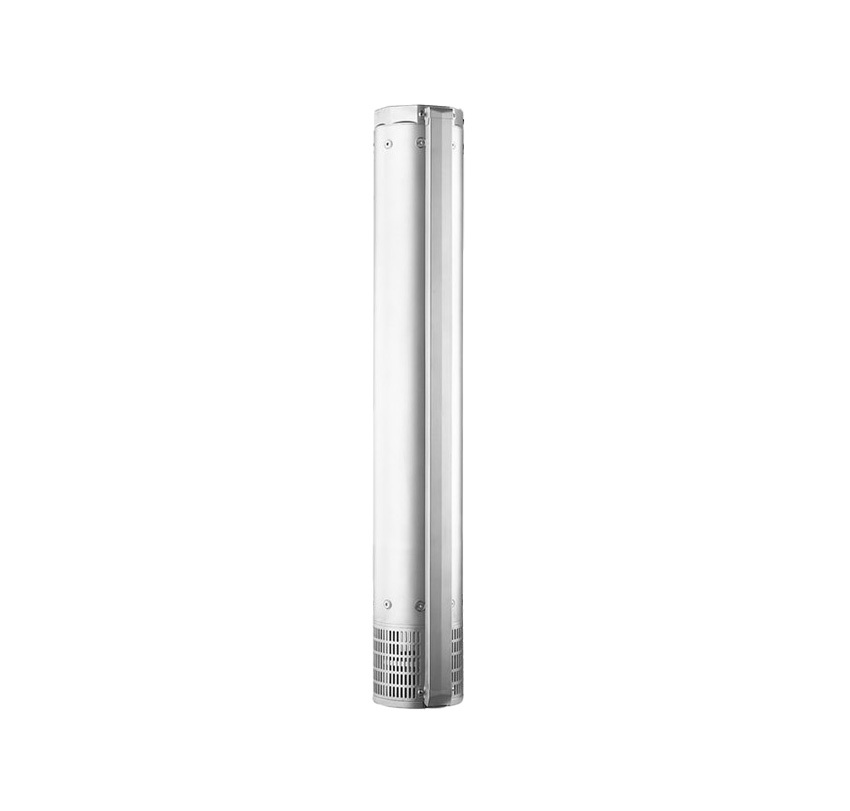

Franklin VS 19/24 Hydraulikteil für Tiefbrunnenpumpe, 20 PS - 15 kW

Das Franklin VS 19/24 Hydraulik-Pumpenende ist eine mehrstufige Hochleistungseinheit aus Edelstahl AISI 304 für die Gewinnung von Klarwasser in industriellen und landwirtschaftlichen Anlagen. Sie löst die Anforderung an extreme Förderhöhen bei einem Nennvolumenstrom von 19 m³/h durch eine strömungsoptimierte 24-stufige Mechanik, die exakt auf 15 kW Unterwassermotoren abgestimmt ist. Die technische Überlegenheit garantiert maximale Verschleißfestigkeit und Prozesssicherheit gemäß ISO 9906.

Vorteile der Franklin VS 19/24

• Maximale Förderleistung für volumenintensive Anwendungen dank 24 präzisionsgefertigter Edelstahl-Hydraulikstufen.
• Höchste Korrosionsbeständigkeit im permanenten Unterwassereinsatz durch die Fertigung aus Edelstahl AISI 304 nach DIN-Standards.
• Herausragende Standzeit durch verstärkte Wolframcarbid-Lagerstellen zur Aufnahme hoher axialer Lasten.
• Wartungsarm durch wassergeschmierte Keramiklager und eine exakt gewuchtete Edelstahlwelle zur Vibrationsminimierung.
• Sicherer Rückflussstopp durch integriertes Rückschlagventil zur effektiven Entlastung der Gleitringdichtung im Stillstand.
• Hohe Passgenauigkeit für 4-Zoll-Tauchmotoren nach NEMA-Standard gewährleistet eine verlustfreie Drehmomentübertragung.

Montage & Anwendung

Koppeln Sie das Hydraulik-Pumpenende mechanisch mit einem 15 kW Unterwassermotor und stellen Sie sicher, dass die Wellenverzahnung exakt in die Kupplung greift. Sichern Sie die Hydraulik über die vorgesehenen Gewindebolzen am Motorflansch und schließen Sie die Druckleitung spannungsfrei an das Rp 2 Zoll Gewinde an. Achten Sie auf eine ausreichende Überdeckung mit Wasser, um Kavitationsschäden an den Hydraulikstufen zu vermeiden. Prüfen Sie vor dem Absenken in den Brunnen die Leichtgängigkeit der Welle durch manuelles Drehen.

Pro-Tipp: Verwenden Sie bei der Montage Silikonfett für die Wellenverzahnung, um Passungsrost dauerhaft zu verhindern und eine spätere Demontage zu Wartungszwecken zu erleichtern.
