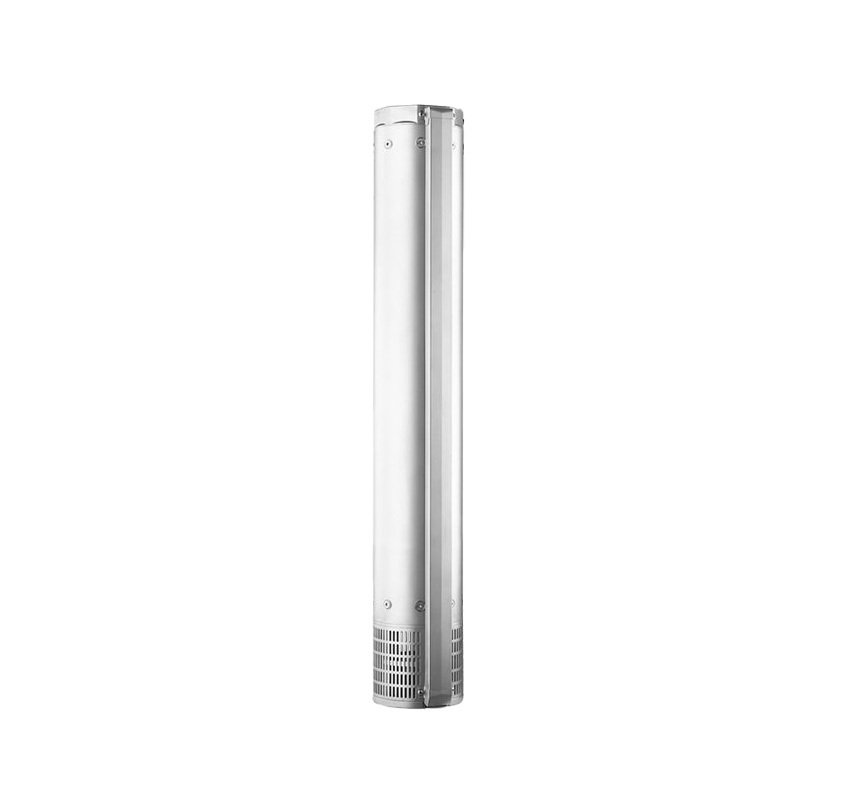

Franklin VS 30/17 Hydraulikteil für Tiefbrunnenpumpe, 30 PS - 22 kW

Das Franklin VS 30/17 Hydraulikteil ist eine 17-stufige Hochleistungseinheit aus Edelstahl AISI 304 für die effiziente Wasserförderung in industriellen Großanlagen. Sie löst die Anforderung an massive Förderhöhen bei einem Nennvolumenstrom von 30 m³/h durch eine strömungsoptimierte Mechanik, die exakt auf 22 kW Unterwassermotoren abgestimmt ist. Die technische Überlegenheit garantiert maximale Verschleißfestigkeit und Prozesssicherheit gemäß ISO 9906 für anspruchsvolle Tiefbrunnenanwendungen.

Vorteile der Franklin VS 30/17

• Maximale Förderleistung für volumenintensive Prozesse dank 17 präzisionsgefertigter Edelstahl-Hydraulikstufen.
• Höchste Korrosionsbeständigkeit im permanenten Unterwassereinsatz durch die Fertigung aus Edelstahl AISI 304 nach DIN-Standards.
• Herausragende Standzeit durch verstärkte Wolframcarbid-Lagerstellen zur Aufnahme hoher axialer Lasten bei 17 Stufen.
• Wartungsarm durch wassergeschmierte Keramiklager und eine exakt gewuchtete Edelstahlwelle zur Vibrationsminimierung.
• Sicherer Rückflussstopp durch integriertes Rückschlagventil zur effektiven Entlastung der Gleitringdichtung im Stillstand.
• Hohe Passgenauigkeit für 4-Zoll-NEMA-Motoranschlüsse gewährleistet eine verlustfreie Drehmomentübertragung vom 30 PS Antrieb.

Montage & Anwendung

Koppeln Sie das Hydraulikteil mechanisch mit einem 22 kW Unterwassermotor und stellen Sie sicher, dass die Wellenverzahnung exakt in die Kupplung greift. Sichern Sie die Hydraulik über die vorgesehenen Gewindebolzen am Motorflansch und schließen Sie die Druckleitung spannungsfrei an das Rp 3 Zoll Gewinde an. Achten Sie auf eine ausreichende Überdeckung mit Wasser, um Kavitationsschäden zu vermeiden. Prüfen Sie vor dem Absenken in den Brunnen die Leichtgängigkeit der Welle durch manuelles Drehen.

Pro-Tipp: Verwenden Sie bei der Montage Silikonfett für die Wellenverzahnung, um Passungsrost dauerhaft zu verhindern und eine spätere Demontage zu Wartungszwecken zu erleichtern.
