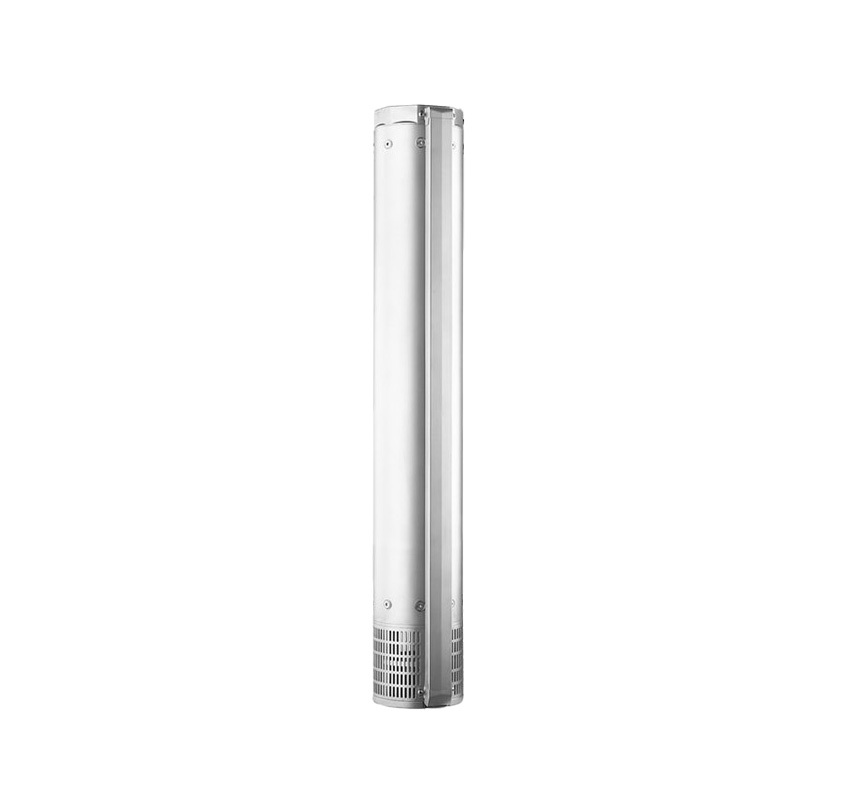

Franklin VS 46/11 Hydraulikteil für Tiefbrunnenpumpe, 20 PS - 15 kW

Das Franklin VS 46/11 Hydraulikteil ist eine mehrstufige Hochleistungseinheit aus Edelstahl zur Förderung massiver Wassermengen bis zu 46 m³/h aus Bohrbrunnen ab DN 150. Sie löst die Anforderung an hohe Volumenströme bei gleichzeitig stabilem Druckaufbau durch eine strömungsoptimierte 11-stufige Mechanik für 15 kW Antriebe. Die technische Überlegenheit garantiert maximale Verschleißfestigkeit und Prozesssicherheit gemäß ISO 9906 in der industriellen Wasserwirtschaft.

Vorteile der Franklin VS 46/11

• Maximale Förderleistung für großskalige Bewässerungsprojekte durch 11 präzisionsgefertigte Edelstahl-Hydraulikstufen AISI 304.
• Vollständige Korrosionsbeständigkeit im permanenten Unterwassereinsatz durch hochwertige Materialwahl nach DIN-Normen.
• Herausragende Standzeit durch verstärkte Wolframcarbid-Lagerstellen zur Aufnahme hoher axialer Lasten.
• Wartungsarm durch wassergeschmierte Keramiklager und eine exakt gewuchtete Edelstahlwelle zur Schwingungsreduktion.
• Sicherer Rückflussstopp durch integriertes Rückschlagventil zur effektiven Entlastung der Gleitringdichtung im Stillstand.
• Hohe Passgenauigkeit für 4-Zoll-NEMA-Motoranschlüsse gewährleistet eine verlustfreie Drehmomentübertragung vom 20 PS Motor.

Montage & Anwendung

Koppeln Sie das Hydraulikteil mechanisch bündig mit einem 15 kW Unterwassermotor und stellen Sie sicher, dass die Wellenverzahnung exakt greift. Sichern Sie die Hydraulik über die vorgesehenen Gewindebolzen und schließen Sie die Druckleitung spannungsfrei an das Rp 3 Zoll Gewinde der PN 16 Klasse an. Achten Sie auf eine ausreichende Überdeckung mit Wasser zur Vermeidung von Kavitationsschäden. Prüfen Sie vor dem Absenken in den Brunnen die Leichtgängigkeit der Welle durch manuelles Drehen an der Kupplung.

Pro-Tipp: Verwenden Sie bei der Montage Silikonfett für die Wellenverzahnung, um Passungsrost dauerhaft zu verhindern und eine spätere Demontage zu Wartungszwecken zu erleichtern.
