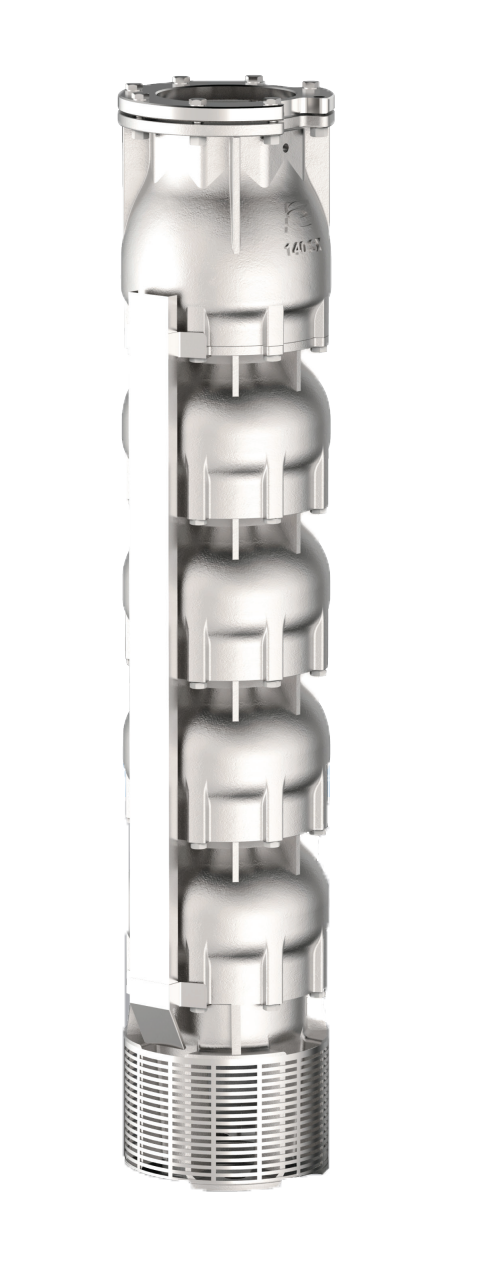

Panelli 140 SX 54/09 Hydraulikteil für Tiefbrunnenpumpe, 20 PS

Das Panelli 140 SX 54/09 Hydraulikteil ist eine mehrstufige Edelstahleinheit zur Förderung massiver Wassermengen bis zu 54 m³/h aus Bohrbrunnen ab 6 Zoll Durchmesser. Es löst die Anforderung an hohe Durchflussraten bei gleichzeitig stabilem Druckaufbau durch eine strömungsoptimierte 9-stufige Mechanik für 15 kW Antriebe. Die technische Überlegenheit garantiert maximale Verschleißfestigkeit und Prozesssicherheit gemäß ISO 9906 in der industriellen Wasserwirtschaft.

Vorteile der Panelli 140 SX 54/09

• Maximale Förderleistung für großskalige Bewässerungsprojekte durch 9 präzisionsgefertigte Edelstahl-Hydraulikstufen AISI 304.
• Vollständige Korrosionsbeständigkeit im permanenten Unterwassereinsatz durch hochwertige Materialwahl nach DIN-Normen.
• Herausragende Standzeit durch verstärkte Wolframcarbid-Lagerstellen zur Aufnahme hoher axialer Lasten bei 9 Stufen.
• Wartungsarm durch wassergeschmierte Keramiklager und eine exakt gewuchtete Edelstahlwelle zur Schwingungsreduktion.
• Sicherer Rückflussstopp durch integriertes Rückschlagventil zur effektiven Entlastung der Gleitringdichtung im Stillstand.
• Hohe Passgenauigkeit für 6-Zoll-NEMA-Motoranschlüsse gewährleistet eine verlustfreie Drehmomentübertragung vom 20 PS Motor.

Montage & Anwendung

Koppeln Sie das Hydraulikteil mechanisch bündig mit einem 15 kW Unterwassermotor und stellen Sie sicher, dass die Wellenverzahnung exakt greift. Sichern Sie die Hydraulik über die vorgesehenen Gewindebolzen am Motorflansch und schließen Sie die Druckleitung spannungsfrei an das Rp 3 Zoll Gewinde an. Achten Sie auf eine ausreichende Überdeckung mit Wasser zur Vermeidung von Kavitationsschäden bei hohem Durchfluss. Prüfen Sie vor dem Absenken in den Brunnen die Leichtgängigkeit der Welle durch manuelles Drehen an der Kupplung.

Pro-Tipp: Verwenden Sie bei der Montage Silikonfett für die Wellenverzahnung, um Passungsrost dauerhaft zu verhindern und eine spätere Demontage zu Wartungszwecken zu erleichtern.
