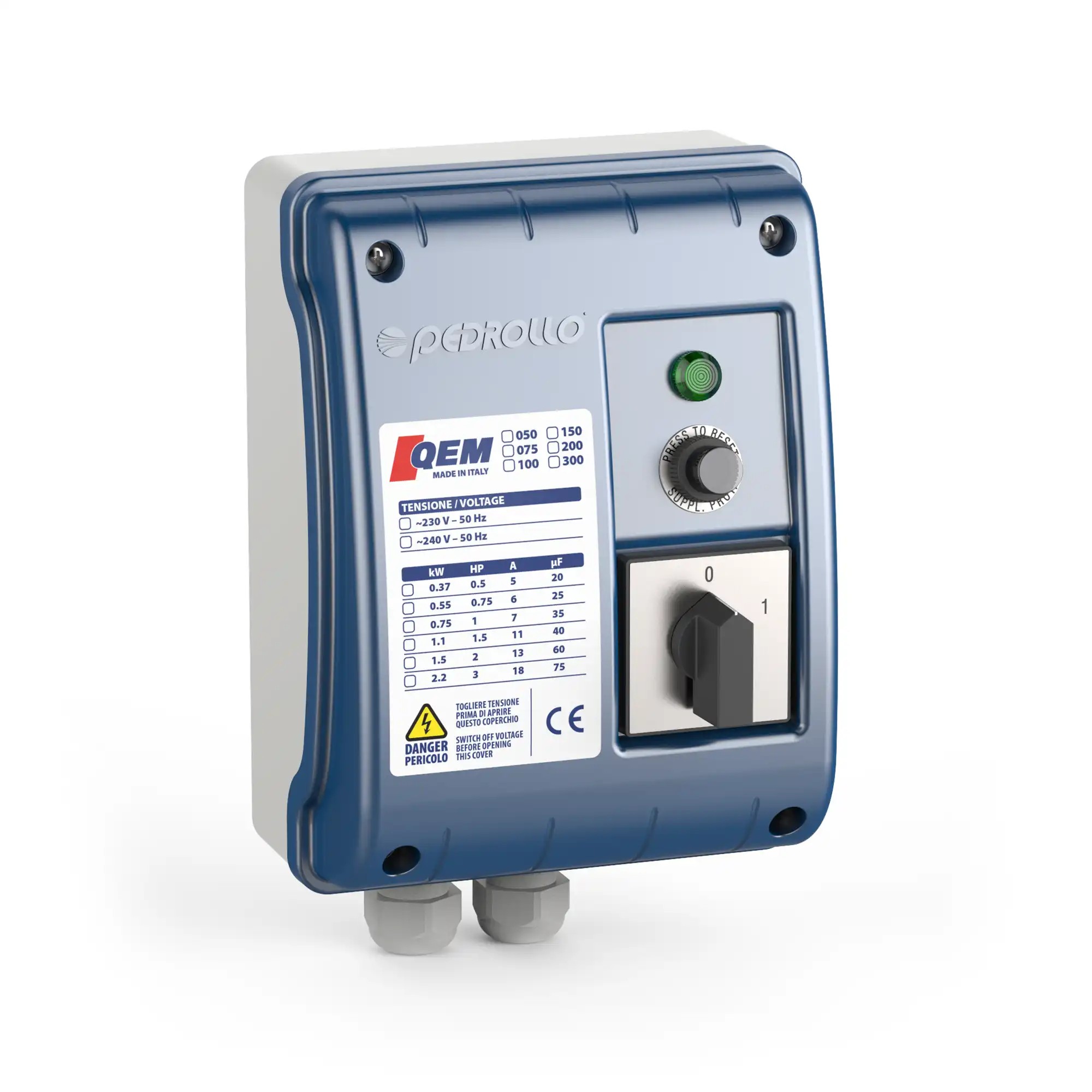

Pedrollo QEM 075 Schaltgerät Anlassgerät 0,55 kW - 0,75 PS

Das Pedrollo QEM 075 Schaltgerät dient als zentrale Steuereinheit für 0,55 kW (0,75 PS) starke Einphasen-Unterwassermotoren in Bohrbrunnenanlagen. Es bietet eine technisch gründliche Lösung zur Integration des erforderlichen Anlaufkondensators und schützt das System vor elektrischen Fehlern. Die robuste Bauweise gewährleistet eine wartungsarme Betriebsdauer und erfüllt alle relevanten Normen für elektrische Sicherheit im Außenbereich.

Vorteile des Pedrollo QEM 075

• Optimale Drehmomententwicklung beim Anlauf durch einen hochwertigen Kondensator mit exakt 20 µF (oder modellspezifisch).
• Präziser Überstromschutz bewahrt den Tauchmotor bei Blockaden vor kapitalen Wicklungsschäden.
• Widerstandsfähig gegenüber mechanischen Belastungen durch ein Gehäuse aus flammwidrigem Technopolymer.
• Übersichtliche Verdrahtung und einfache Montage durch großzügig dimensionierte Anschlussräume.
• Integrierter beleuchteter Betriebsschalter ermöglicht eine schnelle optische Funktionsprüfung der Anlage.

Montage & Anwendung

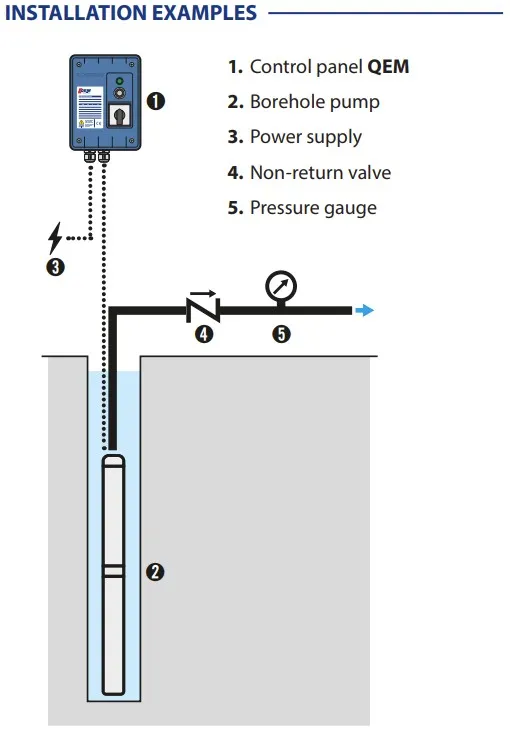

Befestigen Sie das Gerät an einer stabilen Wandkonsole in der Nähe des Brunnenkopfs. Führen Sie die Motorzuleitung durch die unteren Verschraubungen und verkabeln Sie diese gemäß der Farbmodus-Vorgabe für Wechselstrommotoren. Schließen Sie das Gerät an eine abgesicherte 230V Steckdose oder Festverkabelung an. Testen Sie die Abschaltfunktion des Thermoschutzschalters manuell, um die Einsatzbereitschaft der Schutzmechanismen zu verifizieren.

Pro-Tipp: Verwenden Sie bei der Montage Aderendhülsen für alle Litzenkabel, um Übergangswiderstände und daraus resultierende Wärmeentwicklung an den Klemmen zu vermeiden.
