Panelli 140 SX 34/16 Hydraulikteil für Tiefbrunnenpumpe, 30 PS

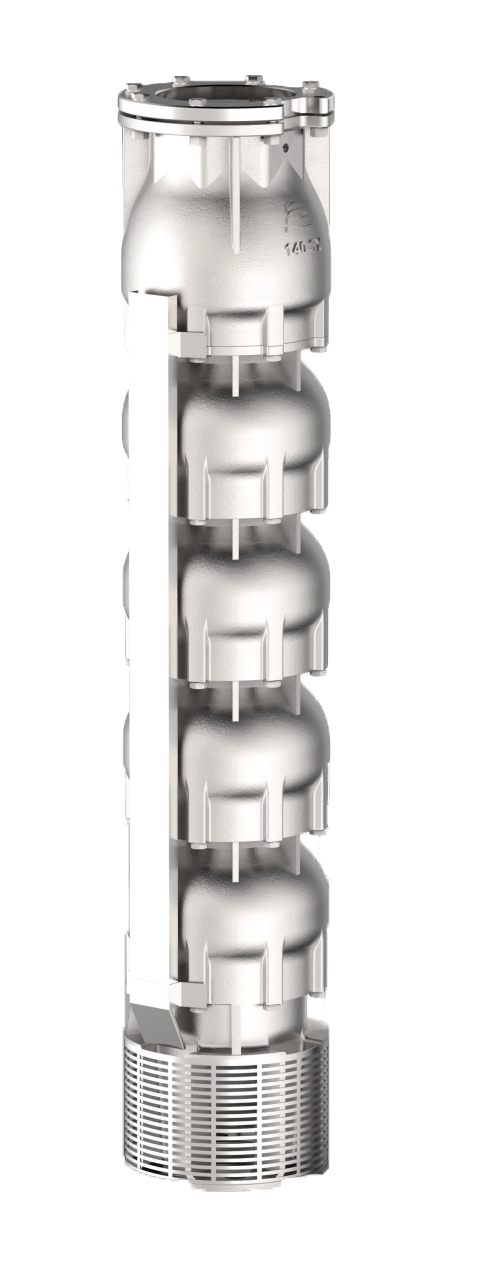

Das Panelli 140 SX 34/16 Hydraulikteil ist eine mehrstufige Hochleistungseinheit aus Edelstahl zur Förderung von Klarwasser mit einem Nennvolumenstrom von 34 m³/h. Es löst die Anforderung an extreme Förderhöhen in der industriellen Wasserwirtschaft durch eine strömungsoptimierte 16-stufige Mechanik für 22 kW Antriebe. Die technische Überlegenheit garantiert maximale Verschleißfestigkeit und Prozesssicherheit gemäß ISO 9906 für anspruchsvollste Anwendungen.

Vorteile der Panelli 140 SX 34/16

• Maximale Förderhöhe zur Überwindung massiver statischer Drücke dank 16 präzisionsgefertigter Edelstahl-Hydraulikstufen AISI 304.
• Höchste Korrosionsbeständigkeit im permanenten Unterwassereinsatz durch die Fertigung aus Edelstahl AISI 304 nach DIN-Standards.
• Herausragende Standzeit durch verstärkte Wolframcarbid-Lagerstellen zur Aufnahme hoher axialer Lasten bei 16 Stufen.
• Wartungsarm durch wassergeschmierte Keramiklager und eine exakt gewuchtete Edelstahlwelle zur Vibrationsminimierung.
• Sandverträglichkeit nach Industriestandard schützt die Laufräder vor vorzeitigem Materialabtrag durch mineralische Partikel.
• Hohe Passgenauigkeit für 6-Zoll-NEMA-Motoranschlüsse gewährleistet eine verlustfreie Drehmomentübertragung vom 30 PS Antrieb.

Montage & Anwendung

Koppeln Sie das Hydraulikteil mechanisch bündig mit einem 22 kW Unterwassermotor und stellen Sie sicher, dass die Wellenverzahnung exakt greift. Sichern Sie die Hydraulik über die vorgesehenen Gewindebolzen am Motorflansch und schließen Sie die Druckleitung spannungsfrei an das Rp 3 Zoll Gewinde der PN 40 Klasse an. Achten Sie auf eine ausreichende Überdeckung mit Wasser, um Kavitationsschäden zu vermeiden. Prüfen Sie vor dem Absenken in den Brunnen die Leichtgängigkeit der Welle durch manuelles Drehen an der Kupplung.

Pro-Tipp: Verwenden Sie bei dieser Stufenanzahl zwingend einen Sanftanlauf oder Frequenzumrichter, um mechanische Spannungsspitzen beim Startvorgang massiver Wassersäulen sicher abzufangen.
